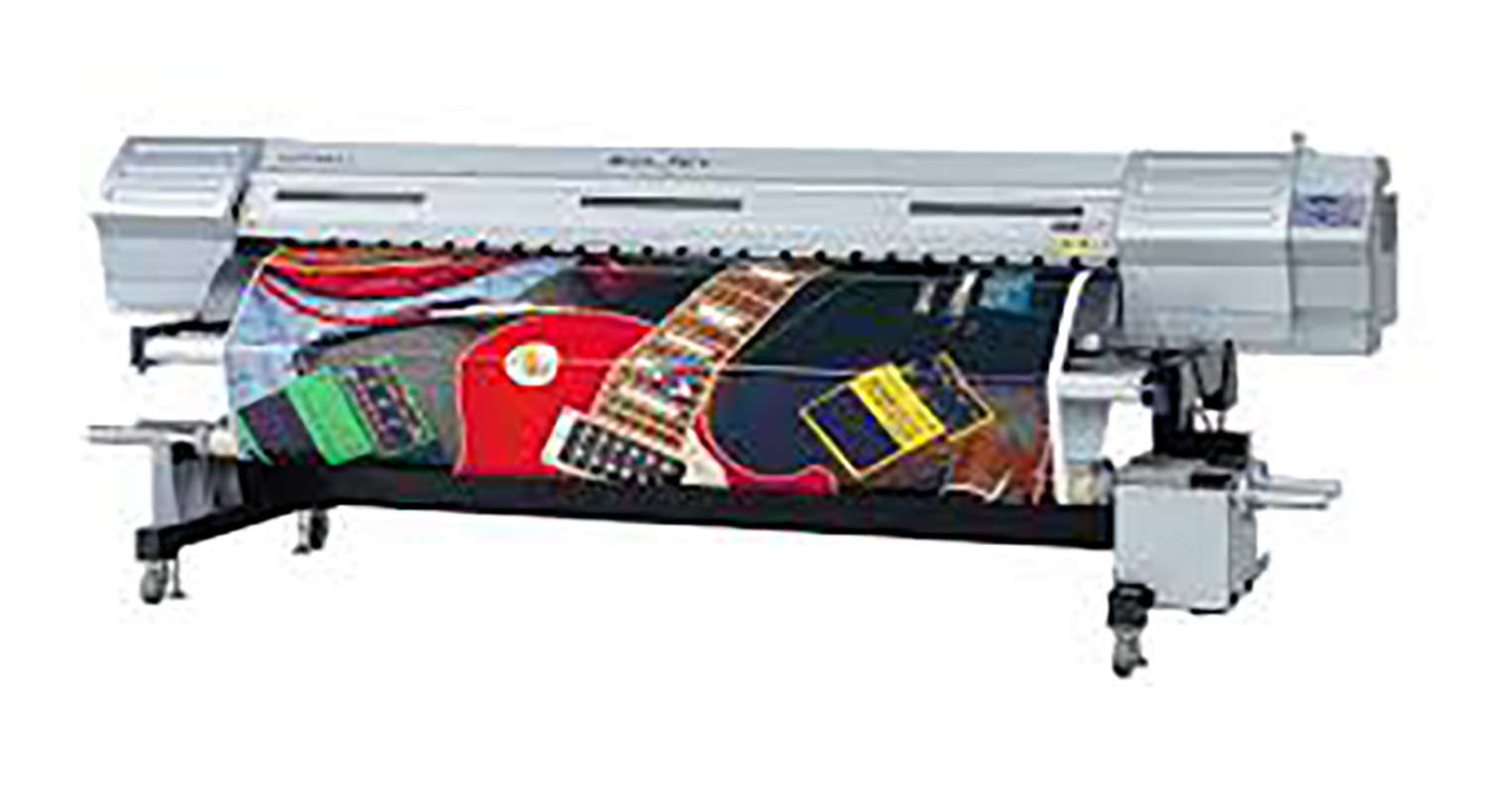

Codes erreurs du Roland SJ1000 SolJet proII
Retrouvez l’ensemble des codes erreurs répertoriés pour votre traceur Roland SJ1000 SolJet proII et leurs significations.
Pour toutes demandes d’intervention nos équipes se feront un plaisir de vous renseigner. Pour cela il vous suffit de remplir le formulaire prévu à et effet (ici).
*codes erreurs*
| Code | Description | Cause | Solution |
|---|---|---|---|
| 0107 | La configuration de l'encodeur linéaire n'a pas été effectuée. | La configuration de l'encodeur linéaire n'a pas été effectuée. | 1) Effectuez la configuration de l'encodeur linéaire. |
| 0102 | Erreur de capteur de limite Même si la machine effectue le mouvement régulier, la sortie du capteur de limite n'atteint pas la valeur attendue. | Le capteur de limite ne fonctionne pas correctement ou est cassé. | 1) Remplacement du capteur de limite 2) Vérifiez le jeu mécanique ou lâche avec les axes de balayage. |
| 0002 | Erreur de communication du sous-processeur Trouble de communication avec le sous-processeur | Le panneau secondaire ne fonctionne pas correctement. Le sous-processeur ne fonctionne pas correctement. Il y a une mauvaise connexion entre la carte principale et la sous-carte. | 1) Vérifiez la connexion des câbles entre la carte principale et la carte servo. 2) Vérifiez la connexion des câbles entre la carte servo et la carte de chauffage. 3) Vérifiez la connexion des câbles des autres sur une carte servo et une carte de chauffage. 4) Remplacement de la carte servo 5) Remplacement de la carte de chauffage 6) Remplacement de la carte principale |
| 0101 | Position limite Erro L'initialisation rLimit en mode service n'a pas été effectuée. | L'initialisation de la limite en mode service n'a pas été effectuée. | 1) Effectuer l'initialisation de la position limite. |
| 0104 | Erreur de protection de l'unité de capuchon Même si la machine effectue le mouvement régulier, la sortie de Cap Sensor ne parvient pas à atteindre la valeur attendue. | Désordre du capuchon Défaut du moteur du capuchon Défaut du capuchon Capteur Ligne de coupe ou court-circuit du câble et du câble flexible | 1) Vérifiez la connexion des câbles de la carte servo. 2) Vérifiez la connexion des câbles de la carte de jonction. 3) Remplacement du moteur du capuchon 4) Remplacement de l'unité du capuchon 5) Remplacement du capteur du capuchon 6) Remplacement du câble et du câble flexible |
| 0110 | Erreur d'encodeur linéaire La valeur d'entrée de l'encodeur linéaire n'est pas modifiée lorsque l'encodeur linéaire est configuré sur l'origine. Lorsque le moteur s'arrête pendant l'impression, le moteur ne termine pas le mouvement qui est censé être effectué. | Erreur de lecture de l'encodeur linéaire Erreur de lecture de l'encodeur côté moteur de balayage Le fil n'est pas fermement fixé au chariot de tête. | 1) Vérifiez si l'échelle du codeur se situe entre la fente du module codeur sur toute la largeur de la machine. 2) Remplacement du codeur linéaire 3) Remplacement du moteur de numérisation 4) Confirmer la connexion du câble entre la carte du codeur linéaire et la carte du chariot d'impression. 5) Confirmer la connexion entre la ceinture et le chariot de tête. 6) Remplacement de la carte principale |
| 0108 | Erreur de protection de l'unité d'essuie-glace Même si la machine effectue le mouvement régulier, la sortie du capteur de hauteur d'essuie-glace n'atteint pas la valeur attendue. | Trouble du capteur de hauteur d'essuie-glace Défaut de l'unité d'essuie-glace Défaut du capteur de hauteur d'essuie-glace Ligne de coupe ou court-circuit du câble et du câble flexible | 1) Remplacement du moteur de la hauteur d'essuie-glace 2) Remplacement de l'unité d'essuie-glace 3) Remplacement du capteur de hauteur d'essuie-glace 4) Remplacement du câble et du câble flexible |
| 0109 | Erreur de protection des essuie-glaces Même si la machine effectue le mouvement régulier, la sortie du capteur d'origine d'essuie-glace n'atteint pas la valeur attendue. | Trouble du capteur d'origine de l'essuie-glace Défaut de l'unité d'essuie-glace Défaut du capteur d'origine de l'essuie-glace Ligne de coupe ou court-circuit du câble et du câble flexible | 1) Vérifiez la connexion des câbles de la carte servo. 2) Vérifiez la connexion des câbles de la carte de jonction. 3) Remplacement du moteur d'essuie-glace 4) Remplacement de l'unité d'essuie-glace 5) Remplacement du capteur d'essuie-glace 6) Remplacement du câble et du câble flexible |
| 0120 | Erreur de thermistance (chauffage d'impression) Les anomalies d'une thermistance pour le chauffage d'impression | L'appareil est anormal. Le câblage de la thermistance est en court-circuit ou est tombé. | Vérification du câblage Remplacement de la thermistance |
| 0121 | Erreur de thermistance (préchauffeur R) Les anomalies d'une thermistance pour le préchauffeur R | L'appareil est anormal. Le câblage de la thermistance a court-circuité ou est tombé. | Vérification du câblage Remplacement de la thermistance |
| 0122 | Erreur de thermistance (préchauffeur F) Les anomalies d'une thermistance pour le préchauffeur F | L'appareil est anormal. Le câblage de la thermistance a court-circuité ou est tombé. | Vérification du câblage Remplacement de la thermistance |
| 0125 | Erreur de chauffage (chauffage d'impression) Les anomalies d'un radiateur La température du radiateur a atteint 60 degrés C ou plus. | Le câblage du chauffage est anormal. Le thermorégulateur est anormal (ne fonctionne pas). | Vérification du chauffage Vérification du thermorégulateur |
| 0126 | Erreur de chauffage (préchauffeur R) Les anomalies d'un radiateur La température du préchauffeur R a atteint 60 degrés C ou plus. | Le câblage du chauffage est anormal. Le thermorégulateur est anormal (ne fonctionne pas). | Vérification du chauffage Vérification du thermorégulateur |
| 0127 | Erreur de chauffage (préchauffeur F) Les anomalies d'un radiateur La température du préchauffeur F a atteint 60 degrés C ou plus | Le câblage du chauffage est anormal. Le thermorégulateur est anormal (ne fonctionne pas). | Vérification du chauffage Vérification du thermorégulateur |
